单壁波纹管设备选型：先问市场半径，再谈速度

摘要：先算生意，再选机器

买波纹管设备，第一问不应是“最快能跑多少米”，而应是“我的管子卖给谁、能卖多远、每个月能卖多少”。

波纹管大多货值低、重量轻，却很占运输空间。运得越远，运费越容易吃掉利润。大国家、大区域市场，订单够多，高速度有用；小国家、主要做本地生意，就不一定需要那么大的产量。

小市场不一定需要高速，但一定需要稳定、好操作、用得久的机器。选 44 对还是 72 对模块，配什么收卷机，都应该从这个实际需求出发。

一、运费决定你的管子能卖多远

波纹管有三个很直观的特点：货值低、重量轻、占空间。装车时，经常是车厢已经满了，载重还远远没用完。管子本身卖不了太高的价钱，长途运输的费用却省不下来。

这里说的货值，是货物本身的金额，不是利润率。一种管子利润不错，并不代表一车这样的管子货值就高。因此，运费仍然是这门生意绕不开的问题。

距离近，运费还能承受；距离远，运费加上去，可能就不如客户在当地买划算。这个能卖得动的距离，就是销售半径。先弄清楚自己的管子能卖多远，再考虑要买多快的机器。

• 先看销售范围：主要供本地客户，还是能跨区域供货？
• 再看持续销量：每月能消化多少米，而不是旺季偶尔接到多少订单？
• 最后算到货成本：原料、人工、包装和运费加在一起，还剩多少利润？

二、两种市场，两种选型逻辑

1. 大国家、大区域市场：订单足，速度就有价值

像中国这样的大市场，客户多，跨省运输方便，工厂有机会把管子卖到更远的地区。订单接得住，机器一天多做一些，同样的人工和厂房费用就能分摊到更多管子上，单米成本也就更容易降下来。

这类工厂需要高速，但挤出、冷却和收卷都要跟上，不能只有成型机转得快。

2. 小国家、本地市场：稳定好用，比最高速度重要

在一些小国家或销售范围较小的地区，客户主要就在周边，管子卖不了太远，市场每天也消化不了那么多货。如果普通配置几个小时就能做完订单，再买更快的机器，往往只是更早停机。

这类小工厂更需要三件事：少出废品，工人容易上手，坏了容易维护。特别是配件不好买的地方，一次停机等上很多天，比机器慢几米更让人头疼。

先看国家和销售地区的大小，容易有个大致判断，再看看自己手里的订单。小国家里如果有稳定的出口订单，同样可以考虑高速；大国家里只做附近生意，也不必追求过高产量。

三、高速的关键：模块不仅要吸热，还要有时间散热

刚挤出的塑料很热，模块贴上去，一边把管子做出波纹，一边把热量带走。管子凉下来，模块却吸收了热量。模块必须把这些热量散出去，才能接着冷却下一段管子。

因此，看冷却不能只盯着模块与管材贴合的那一段，还要看模块转到侧面、返回入口的这一段。

1. 先看结构：导轨负责支承和定位，齿面负责成型

在本文讨论的齿轮＋轨道式方案中，模块由齿轮驱动，沿导轨运行，相邻模块不靠铰链串联。导轨要让模块运行平稳、闭合对中；模块内部的波纹型腔，则直接接触熔体，形成管材外形。

这里要分清两种“齿”：型腔里的成型齿面用来形成波纹，驱动齿条的齿用来传递运动。讨论开模后的齿面散热，指的是前者。

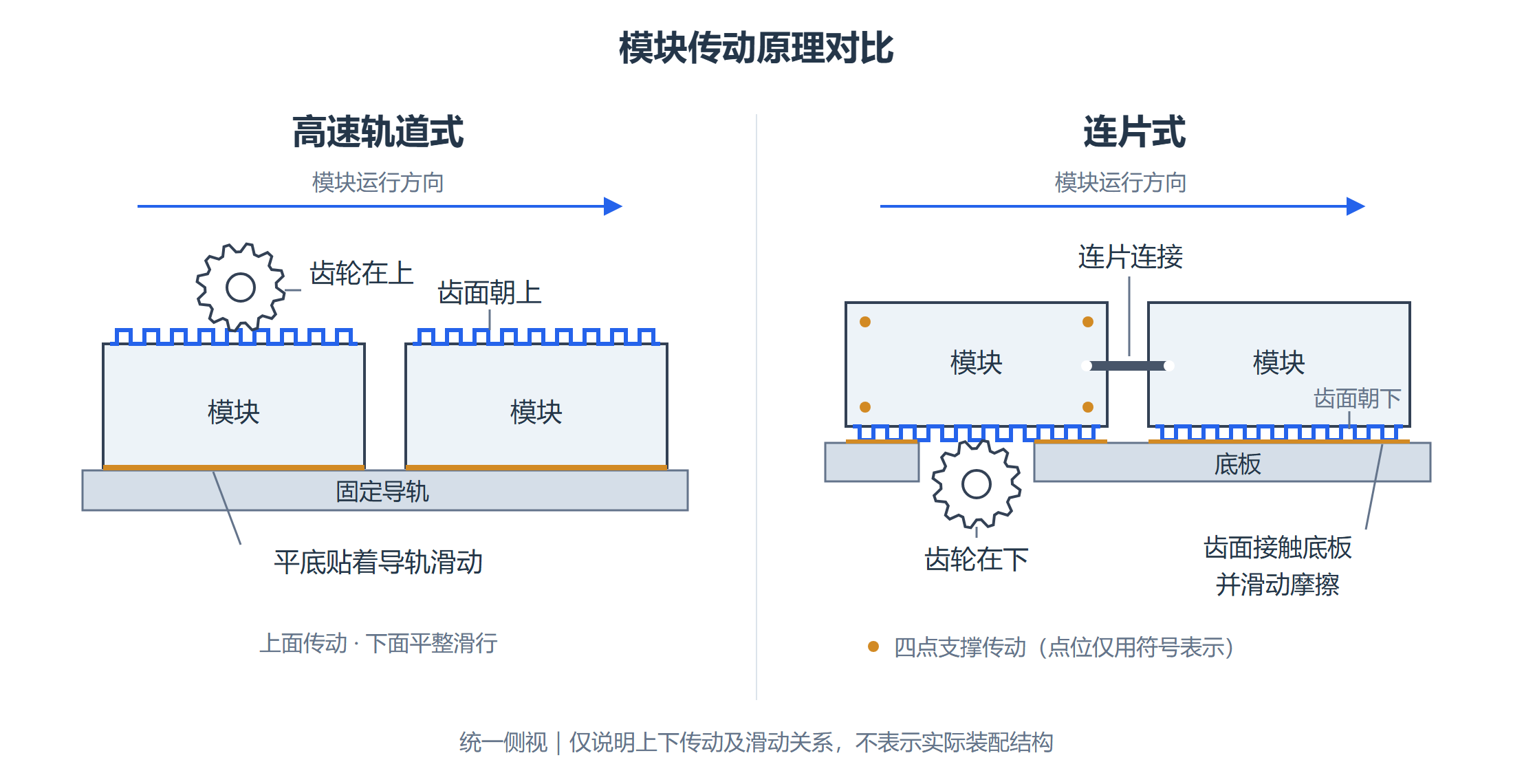

FIG. 01

模块传动原理对比

2. 开模之后，模块仍在冷却

管子已经定型、离开模具也能保持形状时，模块就可以分开，转到侧面返回。这时虽然模块不再贴着管子，但它仍在冷却。返回这段路，给了模块继续降温的时间。

原来贴着管材的成型齿面露出来后，可以向周围空气散热；有水冷导轨的返回段，还能继续通过导轨把模块热量带走。不是只有贴着管子时才有冷却，模块在整圈运行中都可以散热。

同样的热塑料，遇到已经充分降温的模块，比遇到还很热的模块，更容易在刚接触时把热量传出去。模块回来时温度合适，下一轮冷却才有力。实际温度按材料和工艺设定，不是越低越好。

FIG. 02

模块的一圈：先吸热，再散热，返回后继续成型

1. 01

   闭合成型 · 从管材吸热

   成型齿面接触熔体，管材降温并形成波纹；模块吸收管材的热量。

   热量：熔体 → 模块 → 冷却系统
2. 02

   开模脱离 · 齿面露出

   管材达到可脱模、能保持形状的状态后，模块分开，不再继续贴着这段管材。

   结束接触吸热，释放型腔表面
3. 03

   侧面返回 · 模块继续散热

   模块沿回程运行，继续向冷却系统散热；开放的齿面也可参与与空气的换热。

   回程不是空转，而是冷却时间
4. 04

   回到入口 · 以合适温度再接料

   模块带走上一轮吸收的热量，回到规定工艺温度，重新接触下一段熔体。

   返回①，继续循环

管材要冷却定型，模块也要冷却恢复。
冷却可以贯穿整圈；开模返回后不再接触该段热管材，是模块继续散热的重要阶段。

3. 为什么更多模块、更长回程会有价值？

同样大小的模块、同样的运行速度，如果更多模块对应更长的冷却回程，每块模块绕一圈回来就有更多时间降温。即使没有增加管子与模具贴合的长度，这些模块和路程也有价值。

比较 44 对和 72 对配置，不能漏掉这一点：更多模块轮流工作，返回途中又能充分冷却，才更有条件提高速度。当然，这段路必须能真正散热，光增加模块、不做好冷却也不行。

4. 管材已经定型，继续贴合并非越久越好

管子还没定型，当然不能急着开模。但如果已经定型，仍让模块长时间贴着它，成型齿面就不能及时露出来散热。在整圈时间相同的情况下，多贴合一段，就少了一段开模后散热的时间，这可能反而不利于模块降温。

所以，贴合时间要够用，但不是越长越好。具体在哪里开模，还要看管子是否稳定，以及机器闭合段、返回段各自怎样冷却。

四、不追求高速，也不能降低对结构的要求

机器跑得慢，并不代表连接件就不会磨损。不能因为自己不需要高速，就只挑便宜的结构。

链板式把模块用连接件串在一起，销轴、铰链用久了，间隙可能变大，模块就容易对不齐，需要调整或换件。连接件还可能占用冷却结构的布置空间。买机器不能只看新机跑得顺不顺，还要问用久了怎样维护。

齿轮＋轨道式不靠模块之间的铰链串联，减少了这一处需要担心的连接环节。导轨、驱动齿和润滑仍要正常保养，但这类结构值得小工厂认真比较：产能可以选小一些，结构不能随便将就。

五、44 对与 72 对：产能可以按需选择，稳定性不能打折

Wings Plastic 的单壁成型单元包括 SWC-52/44（44 对）和 SWC-52/72（72 对）等配置。选哪一种，要先回到订单，而不是看到数字大就认为更适合。[1]

本地市场、销量有限：优先评估 44 对齿轮＋轨道式方案。它的选型价值，是在采用可靠结构的同时，把产能和投入控制在实际用得上的范围，而不是为不需要的最高速度买单。

订单充足、需要长时间高产：再评估 72 对等配置。重点看更多模块和循环路径带来的冷却余量，以及挤出、供水和收卷能否一起支撑目标产量。具体能快多少，应在相同材料、管径和质量要求下比较，不能按模块数量简单换算。

44 对够用，就把钱花在稳定运行和收卷配合上；确实需要更高产量，再为循环冷却和整线能力升级。

六、收卷既要跟上速度，也要替客户省运输空间

1. 成型机跑得快，收卷必须接得住

以每卷 100 米为例，30 m/min 时约 3 分 20 秒满一卷；15 m/min 时约 6 分 40 秒满一卷。速度提高一倍，处理满卷的频次也提高一倍。只提成型速度，不解决卸卷、扎带和接续收卷，整线仍会被卡住。

自动计米、自动切断能减少重复操作，但它们不等于自动换卷。单工位方案要说明切断后如何接住连续来料、谁来卸卷和重新引管。人员能否兼顾多条线，要在实际换卷节拍下验证。

2. 200 mm 小内径卷盘，解决的是包装占空间的问题

在管长、卷宽和排列紧密程度相同时，缩小卷包中间的空洞，可以让整盘外径更小。对于体积大的普通穿线管，这意味着更紧凑的包装、更好的装载机会。收卷不仅是生产线的最后一步，也是控制物流成本的第一步。

FIG. 03

内孔更紧凑，外包装才可能更紧凑

较小内孔 · 待试卷验证

内径 200 mm、外径 400 mm 为几何示例，不是具体产品的盘卷参数。

较大内孔 · 对照示例

按相同环形截面积、相同卷宽和填充率绘制，避免用不同管量比较。

采用 200 mm 内径方案，前提是目标管材允许这样卷绕，不能出现压扁、折白或过大的回弹。是否节省运费，还要结合实际装车数量与计费方式核算；不能为了盘卷更小而影响成品质量。

七、看真实能力，不看外壳和短时速度

判断一台机器是不是适合高速生产，要看里面的结构，以及持续生产时的表现。采购时把下面四件事问清楚：

1. 模块怎样运行：独立沿导轨运行，还是通过链板、销轴串联？怎样保证闭合对中？
2. 整圈怎样冷却：水冷覆盖哪里，开模与返回段怎样散热，连续运行后模块回到入口时温度是否稳定？
3. 高速时管材怎样：用目标原料和规格持续试机，检查成型、尺寸、米重及约定性能，不只看屏幕上的速度。
4. 收卷怎样接续：把满卷、切断、卸卷、扎带与重新引管连起来演示，而不是只展示空机旋转。

查看内部结构应在停机、断能并落实安全措施后，由有资质人员进行；运行时不要拆防护罩。

八、四步选型：先问市场，再定设备

FIG. 04

顺序清楚，设备才选得准

1. 先问市场卖给谁、卖多远
   每月能持续卖多少
2. 再看操作条件谁来操作、怎样换卷
   配件和维护能否跟上
3. 按需定产能44 对是否已够用
   是否需要更多循环冷却余量
4. 看结构，做试机模块整圈冷却与运行稳定性
   成品质量、收卷和包装

比较产能时，可以用每班实际交付的合格米数作为共同尺度。换模、调试、换卷和故障停机都算进去，才能看出设备对这门生意的真实价值。

九、结语：合适，不等于妥协

对订单充足的市场，高速有价值，但要靠模块整圈冷却和整线配合实现；对销量有限的市场，不必购买用不上的速度，却仍然需要稳定、好用、便于维护的设备。

先问市场半径，再定产能；看模块怎么散热，也看管材怎么收卷、怎么运输。这才是 44 对、72 对以及配套收卷方案应该放在一起讨论的原因。

如需评估 Single Wall Corrugated Pipe Machine（单壁波纹管生产线），可向 Wings Plastic 提供原料、管径、壁厚或米重、每卷长度和月需求，据此讨论适合的配置。
